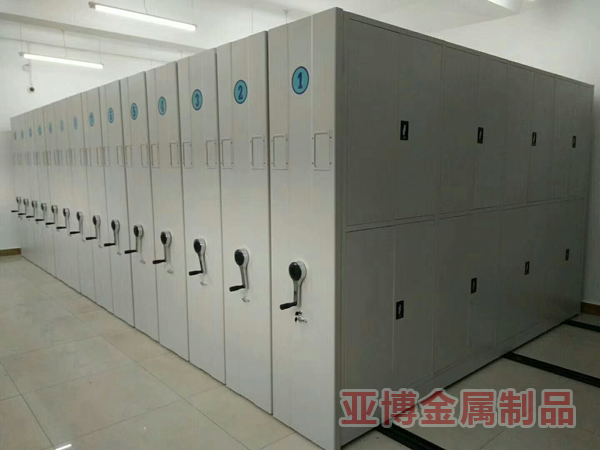

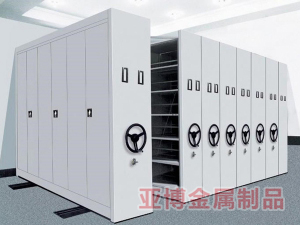

手动密集柜
手动密集柜
所属分类:档案装具
发布日期:2019-7-2
浏览:
咨询电话:152-3328-2888
 我公司手动密集架基本技术参数及结构要求:
  (1)执行标准:密集架生产执行GB/T13667.3-2003和国家档案局DA/T7-92边准,其材料、性能、结构等技术指标应优于上述标准。
  (2)基本要求:
  1)每层搁板承重≥80kg,80kg存档不会产生明显变形,最大挠度为4mm,80kg载荷24小时后不得有裂纹和永久变形。每层搁板底面中心部位通体加钢衬板。
  2)钢板厚度应为喷塑前材料厚度,钢板采用国产优质的符合GB710标准的幼稚冷轧钢板,应有生产厂家材质单,采购人有权对进场货物进行现场验货。
  3)传动机构双向超越离合器结构:采用三分力、三变速中间双传动,全轮驱动,要求转动灵活、平稳、强劲有力,传动比不小于1:4.38,并且不得有失灵、摇晃、倾斜现象。
  4)底盘采用整体焊接,刚性足,不变形;每列中间、节与节之间必须完全封闭、半封闭隔离,底盘与路轨喷塑处理。
  特性:文件柜喷塑前均经磷化处理,采用自动喷淋式磷化,经自动烘干后直接喷塑。
  其特点是:磷化膜化学性能稳定,符合GB6807-86国家标准。零件表面干净,产品质量稳定。产品采用亚光环氧/聚脂形粉末,经过静电喷涂,结合能力强,具有优异的柔韧性、耐磨性和装饰性并切属于环保产品。
  手动密集架设计方案:
  设计方案是根据客户的房间尺寸及具体要求做出的,所以也是最影响产品报价的。而房间尺寸也并不是简单的房间的长和宽,还要考虑其他具体的细节。我们一个设计方案的给出,需要考虑的数据有房间的长和宽,房间门市内开还是外开,房间内有无柱子,有无暖气片或其他影响密集柜摆放的物品,除此之外还要考虑房间的高,例如一般的国家标准的密集柜规格高是2400mm,如果客户的房高恰好是这个尺寸,就不能按照标准来做了,只能做到2100mm左右了,那么这个价格和标准的价格就不同了。另外有的客户还会有其他的具体要求,譬如需要内部增加搁板的数量,价格也是不同的。还有的客户要求一些个性化的设计,价格也需要做相应的调整。因此,就必须根据客户的具体要求和房间的客观条件来制定详细的设计方案,再依据客户确认的设计方案来给出一个合理的价格



密集架架体技术参数

序号

部件名称

配置

品牌型号

采用标准

技术参数

性能备注

1

底盘

底梁、轴承档、 夹紧块

上海宝钢优质钢板

热轧钢板

GB711-88 (2020新标6筋)

δ=2.6mm

底盘采用焊接,钢性好,不变形,表面喷塑。移动列底盘上装有防倾倒装置。

2

地轨座


 钢板

GB711-88

δ=2.0mm

表面镀锌

3

地轨


实方钢


20*20mm

优质 方钢终身质保

4

架体

立柱

上海宝钢优质钢板

冷轧钢板

GB710-88(50*35*6筋)

δ=1.5mm



外观采用一体成型,三面滚压六条圆弧加强筋、结构结实、坚固,设计新颖,通用性强,层数和间距可按需要调整,表面喷塑。

搁板

上海宝钢优质钢板

冷轧钢板

GB710-88(815*205*6筋)

δ=1.0mm

一体成型外观正面滚压四条圆弧加强筋、前后和一条加强筋,钢性好,平整、通用性、互换性好,在双面搁板中间有分隔档,分隔挡两侧各压一条加强筋,保证力度、防止两边资料窜位。

挂板

上海宝钢优质钢板

冷轧钢板

GB710-88 (带双筋)

δ=1.0mm

挂板采用一体成型,两侧八挂钩型,并于平面滚压两条通长圆弧加强筋,以保证最大限度承重不变型;

挡棒

上海宝钢优质钢板

冷轧钢板

GB710-88 (带双筋)

δ=1.0mm

采用U型设计,优质冷轧钢板一体成型而成,两个里面各一条加强筋,挡棒外形美观,强度高。

5

面板/侧板

面板

上海宝钢优质钢板  冷轧钢板

GB710-88

δ=1.0mm

侧面板采用凹凸滚压成型外观,两侧圆弧设计;门板采用激光切割外观平整、强度好

6

容量

档案类为双面存放每面设计6层

空间使用率高,承重能力强,满足档案资料存放各项标准。

7

传动机构

轴承

哈尔滨轴承

股份有限公司

GB1285-85

P204

传动机构配合精度高,定位可靠。传动轻松、省力运行平稳,摇手机构采用双向棘轮结构,造型美观大方,可单列或多列一起移动。

实心轴

上钢五厂  45#钢

GB699-88

Φ20

连接轴

上钢五厂  无缝管

GB699-88

Φ20×3

铁滚轮

高强度铸铁

GB9439-88

HT20-40

链轮

滚轮精制

GB1244-85

ZG45

链条(4寸摩托车)


GB1243.1-83

FR420

摇手机构

摇手件



ZG45

滚珠轴承


GB1285-85

P204

8

制动装置

边列锁定装具


每区首、尾配中止锁及密闭锁

专用锁具

每列均装有制动装置,操作方便、可靠。当人进入相邻二架体时,可用制动装置锁定二架体,以防止架体意外移动而挤伤人。边列有锁定装具,用于锁定整密集架,便于资料的保密。

中间列制动装置


每列均有中止锁


9

防护装置

密封条



永久磁力性

较强密封条

列与列之间的缓冲及密封装置及顶部的防尘密封装置,具有优秀的防尘、防鼠、防潮、防火功能。

防尘板、顶板

上海宝钢优质钢板

冷轧钢板

GB710-88

δ=1.0mm

防倾倒装置

上海宝钢优质钢板

冷轧钢板

GB710-88

δ=3.0mm

10

表面处理

前处理药剂



Zn系磷化

各零部件在涂覆前,必须进行除油、除锈等前处理,涂膜附着力应能达到GB1720中规定。

高压静电喷塑

可选性颜色/

办公灰橘纹

GB1720

热固性粉沫

喷砂除锈法



电导率≦US

产品的技术性能指标、生产工艺、选材、配件等完全符合国GB/T13667.3-2003

密集架技术条件及国家档案局DA/T7-92手动密集架行业标准。
